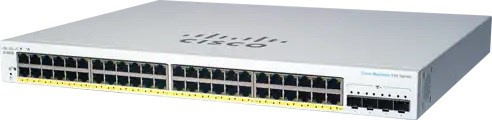

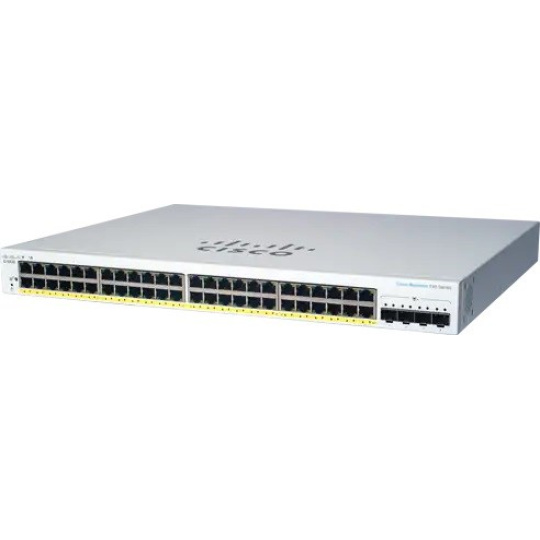

Cisco switch CBS220-48FP-4X (48xGbE,4xSFP+,48xPoE+,740W)
Popis a parametre
Cisco switch CBS220-48FP-4X (48xGbE,4xSFP+,48xPoE+,740W)
Cisco switch CBS220-48FP-4X
Rada Cisco Business 220 je jednoduché a cenovo dostupné chytré prepínače pre podnikové siete. Vďaka podpore mobilných aplikácií, nástroju Cisco Business Dashboard a niekoľkým možnostiam PoE+ poskytuje CBS220 robustnú sieť v rámci obmedzeného rozpočtu.
Stránky produktu: CBS220-48FP-4X Rýchly sprievodca: Rýchly sprievodca| Kapacita prepínania | |
| Preposielacia rýchlosť v miliónoch paketov za sekundu (mpps; 64-bajtové pakety) | 130,94 |
| Kapacita prepínania v Gigabitových bitoch za sekundu (Gbps) | 176 |
| Layer 2 prepínanie | |
| MAC tabuľka | Až 8 192 MAC adries (Media Access Control) |
| Spanning Tree Protocol (STP) | Podpora štandardu 802.1d Spanning Tree, predvolene aktivovaná Rýchle konvergencia pomocou 802.1w (Rapid Spanning Tree [RSTP]) Niekoľko inštancií Spanning Tree pomocou 802.1s (MSTP) Podporuje sa 16 inštancií |
| Portové skupiny | Podpora pre IEEE 802.3ad Link Aggregation Control Protocol (LACP) Až 8 skupín Až 8 portov v jednej skupine s 16 kandidátskymi portami pre dynamickú linkovú agregáciu 802.3ad Záťažové vyvažovanie na základe zdrojovej a cieľovej MAC adresy alebo zdrojovej a cieľovej MAC/IP |
| VLAN | Podpora pre až 256 Virtuálnych miestnych sietí (VLAN) súčasne Portové a 802.1Q VLAN tag-on VLANy Management VLAN VLAN pre hostí |
| Auto voice VLAN | Hlasový prenos je automaticky priradený k hlasovej VLAN a spracovaný s príslušnými úrovňami QoS |
| QinQ VLAN | VLANy prechádzajú transparentne cez sieť poskytovateľa a zároveň izolujú prenos medzi zákazníkmi |
| GVRP a GARP | Protokoly na automatické propagovanie a konfiguráciu VLANov v prepínanej doméne |
| Head-of-Line (HOL) blokovanie | Prevencia HOL blokovania |
| Jumbo rámec | Podpora rámcov až do veľkosti 9 216 |
| Detekcia slučky | Detekcia slučky poskytuje ochranu proti slučkám pomocou odosielania paketov protokolu slučky z portov, na ktorých je aktivovaná ochrana proti slučkám. Funguje nezávisle od STP. |
| Automatická media-dependent interface crossover (MDIX) | Automatická úprava vysielacích a prijímacích párov, ak je nainštalovaný nesprávny typ kábla (cross alebo straight-through). |
| Bezpečnosť | |
| ACL | Blokuje alebo obmedzuje rýchlosť na základe zdrojovej a cieľovej MAC, VLAN ID alebo IP adresy, protokolu, portu, Differentiated Services Code Point (DSCP)/IP priorita, TCP/UDP zdrojových a cieľových portov, 802.1p priority, Ethernet typu, ICMP paketov, IGMP paketov, TCP flagov Podpora až 512 pravidiel |
| Bezpečnosť portov | Vytvára schopnosť uzamknúť MAC adresy zdroja na portoch; obmedzuje počet naučených MAC adries |
| IEEE 802.1X (authenticator role) | 802.1X: autentifikácia pomocou vzdialenej služby RADIUS; VLAN pre hostí; Jedno- a viachostové režimy a režim s viacerými reláciami |
| RADIUS, TACACS+ | Podpora autentifikácie RADIUS a TACACS; prepínač funguje ako klient |
| Filtrovacie MAC adresy | Podporované |
| Storm control | Broadcast, multicast a neznáme unicast |
| Ochrana pred DoS | Prevencia útokov typu DOS |
| STP BPDU Guard | Tento bezpečnostný mechanizmus chráni sieť pred neplatnými konfiguráciami. Port s aktivovaným BPDU Guard sa vypne, ak na ňom dôjde k prijatiu správy BPDU. |
| Loop Guard | Táto funkcia poskytuje dodatočnú ochranu proti vrstve 2 preťažovaniu slučiek (STP slučky). |
| Secure Shell (SSH) Protocol | SSH je bezpečná náhrada za telnetový prenos. SCP tiež používa SSH. Podporované sú SSH v1 a v2. |
| Secure Sockets Layer (SSL) | Podpora SSL: Šifruje všetku HTTPS komunikáciu, umožňujúc vysoko bezpečný prístup k webovej správe GUI v prepínači |
| QoS | |
| Prioritné úrovne | 8 hardvérových frontov na port |
| Plánovanie | Prísna priorita a Wround-Robin (WRR) frontové priradenie na základe DSCP a triedy služby (802.1p/CoS) |
| Trieda služby | Port-based; priority VLAN podľa 802.1p; IP precedence, ToS a DSCP pre IPv4/v6; Differentiated Services (DiffServ); klasifikácia a prebrúsenie ACLs, dôveryhodné QoS |
| Obmedzovanie rýchlosti | Ingress policer; egress tvarovanie a kontrola rýchlosti; na základe VLAN, portov a tokov |
| Riadenie zaťaženia | Je potrebný algoritmus riadenia zápchy TCP na zníženie a zabránene globálnej synchronizácii straty TCP. |
| Multicast | |
| IGMP Snooping verzia 1, 2 a 3 | Obmedzuje vyžadovanie multisvetla na požiadanie od klientov; podporuje 256 multicast skupín |
| IGMP querier | Používa sa na podporu multicastovej domény Layer 2 pre snooping prepínače bez multicast routera |
| Štandardy | |
| Standards | IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3ad LACP, IEEE 802.3z Gigabit Ethernet, IEEE 802.3x Flow Control, IEEE 802.1D (STP, GARP, a GVRP), IEEE 802.1Q/p VLAN, IEEE 802.1w RSTP, IEEE 802.1s Multiple STP, IEEE 802.1X Port Access Authentication, IEEE 802.3af, IEEE 802.3at, RFC 768, Request for Comments (RFC) 783, RFC 791, RFC 792, RFC 793, RFC 813, RFC 879, RFC 896, RFC 826, RFC 854, RFC 855, RFC 856, RFC 858, RFC 894, RFC 919, RFC 922, RFC 920, RFC 950, RFC 1042, RFC 1071, RFC 1123, RFC 1141, RFC 1155, RFC 1157, RFC 1350, RFC 1533, RFC 1541, RFC 1624, RFC 1700, RFC 1867, RFC 2030, RFC 2616, RFC 2131, RFC 2132, RFC 3164, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 2576, RFC 4330, RFC 1213, RFC 1215, RFC 1286, RFC 1442, RFC 1451, RFC 1493, RFC 1573, RFC 1643, RFC 1757, RFC 1907, RFC 2011, RFC 2012, RFC 2013, RFC 2233, RFC 2618, RFC 2665, RFC 2666, RFC 2674, RFC 2737, RFC 2819, RFC 2863, RFC 1157, RFC 1493, RFC 1215, RFC 3416 |
| IPv6 | |
| IPv6 | IPv6 host mode IPv6 over Ethernet IPv6/IPv4 Dual Stack IPv6 neighbor and router discovery (ND) IPv6 stateless address auto-configuration Path Maximum Transmission Unit (MTU) discovery Duplicate Address Detection (DAD) ICMP version 6 |
| IPv6 ACL | Blokuje alebo limituje rýchlosť paketov IPv6 v hardvéri |
| IPv6 QoS | Prioritizuje pakety IPv6 v hardvéri |
| MLD v1/2 Snooping | Dodáva IPv6 multicastové pakety iba požadovaným príjemcom |
| IPv6 aplikácie | Web/SSL, Telnet server/SSH, DHCP Client, DHCP Autoconfig, Cisco Discovery Protocol (CDP), Link Layer Discovery Protocol (LLDP) |
| Podporované RFC pre IPv6 | RFC 4443 (nahradzuje RFC 2463) - ICMP verzia 6 RFC 4291 (nahrádza RFC 3513) - architektúra IPv6 adries RFC 4291 - architektúra adries IPv6 RFC 2460 - špecifikácia IPv6 RFC 4861 (nahrádza RFC 2461) - Neighbor discovery pre IPv6 RFC 4862 (nahrádza RFC 2462) - IPv6 stateless auto-konfigurácia adries RFC 1981 - Path MTU discovery RFC 4007 - IPv6 scoped address architecture RFC 3484 - výber predvolenej adresy |
| Manažment | |
| Cisco Business Dashboard | Podpora priamej správy pomocou Cisco Business Dashboard a mobilnej aplikácie. Odstraňuje potrebu na vzdialenom súborovom alebo virtuálnom systéme pre Cisco Business Dashboard Probe na mieste. |
| Cisco Business mobilná aplikácia | Mobilná aplikácia pre Cisco Business Switch a Wireless produkty. Pomáha nastaviť lokálnu sieť do niekoľkých minút a zabezpečuje jednoduchú správu na dosah ruky. |
| Cisco Network Plug and Play (PnP) agent | Riešenie Cisco Network Plug and Play poskytuje jednoduchú, bezpečnú, jednotnú a integrovanú ponuku na uľahčenie nasadzovania nových zariadení pobočiek alebo kampusov alebo na konfiguračné aktualizácie existujúcej siete. Riešenie poskytuje jednotný prístup na konfigurovanie Cisco routerov, prepínačov a bezdrôtových zariadení s bezdotykovým nasadzovaním. Podpora Cisco PnP Connect |
| Webové používateľské rozhranie | Vstavané konfiguračné nástroje pre jednoduchú konfiguráciu zariadenia cez prehliadač (HTTP/HTTPS). Podpora konfigurácie, systémovej hlavnej stránky, údržby systémov a monitorovania |
| Konfiguračné súbory na úpravu textom | Súbory konfigurácie môžu byť upravované prostredníctvom textového editora a stiahnuté na iný prepínač, čo uľahčuje veľkoplošnú distribúciu |
| Command-line interface (CLI) | Skriptovateľné CLI; podporuje plnú CLI. Úrovne oprávnení používateľa 1 a 15 sú podporované pre CLI |
| SNMP | Simple Management Network Protocol (SNMP) verzie 1, 2c a 3 s podporou trapov, a SNMP verzia 3 User-based Security Model (USM) |
| Štandardné Management Information Bases (MIBs) | MIB-II (RFC1213) IF-MIB (RFC2863) Bridge-MIB (RFC4188) Extension pre Bridge-MIB (RFC2674) RMON (RFC2819) Etherlike MIB (RFC3635) Radius klient MIB (RFC2618) Entitná MIB (RFC2737) POWER-ETHERNET-MIB (RFC3621) Syslog MIB (RFC3164) General traps MIB (RFC1215) SNMP-CCONKRÉTNE MIB SNMP-MIB LLDP-MIB LLDP-EXT-MED-MIB IEEE8023-LAG-MIB CISCO-PORT-SECURITY-MIB CISCO-ENVMON-MIB CISCO-CDP-MIB CISCO-CONFIG-COPY-MIB |
| Riešenie na diaľkové monitorovanie (RMON) | Zabudovaný agent RMON podpory 4 skupín RMON (history, štatistiky, alarmy a udalosti) na vylepšené riadenie, monitorovanie a analýzu prenosu |
| Dual stack IPv4 a IPv6 | Koexistencia oboch protokolových zásobníkov na uľahčenie migrácie |
| Mirror portov | Prevádzka na portu alebo VLAN môže byť zrkadlená na iný port na analýzu pomocou sieťového analyzátora alebo RMON sondy. Až 8 zdrojových portov môže byť zrkadlených na jeden cieľový port. Podpora štyroch relácií. |
| Upgrade firmware | Aktualizácia cez webový prehliadač (HTTP/HTTPS) a TFTP Dvojité obrazy pre odolné aktualizácie firmvéru |
| DHCP (Option 12, 66, 67, 82, 129 a 150) | DHCP možnosti umožňujú lepšiu kontrolu z centrálneho miesta (DHCP servera) na získanie IP adresy, automatickú konfiguráciu (sťahovanie konfiguračného súboru), relaying DHCP a hostname |
| Časová synchronizácia | Simple Network Time Protocol (SNTP) |
| Uvítacia správa pri logovaní | Konfigurovateľné viaceré uvítacie správy pre webové rozhranie aj CLI |
| Iná správa managementu | HTTP/HTTPS; aktualizácie TFTP; DHCP klient; Bootstrap Protocol (BOOTP); diagnostika kábla; ping; traceroute; syslog |
| Riešenie na diaľkové monitorovanie (RMON) | Zabudovaný agent RMON podpory 4 skupín RMON (history, štatistiky, alarmy a udalosti) na vylepšené riadenie, monitorovanie a analýzu prenosu |
| Dual stack IPv4 a IPv6 | Koexistencia oboch protokolových zásobníkov na uľahčenie migrácie |
| Mirror portov | Prevádzka na portu alebo VLAN môže byť zrkadlená na iný port na analýzu pomocou sieťového analyzátora alebo RMON sondy. Až 8 zdrojových portov môže byť zrkadlených na jeden cieľový port. Podpora štyroch relácií. |
| Upgrade firmware | Aktualizácia cez webový prehliadač (HTTP/HTTPS) a TFTP Dvojité obrazy pre odolné aktualizácie firmvéru |
| DHCP (Option 12, 66, 67, 82, 129 a 150) | DHCP možnosti umožňujú lepšiu kontrolu z centrálneho miesta (DHCP servera) na získanie IP adresy, automatickú konfiguráciu (sťahovanie konfiguračného súboru), relaying DHCP a hostname |
| Časová synchronizácia | Simple Network Time Protocol (SNTP) |
| Uvítacia správa pri logovaní | Konfigurovateľné viaceré uvítacie správy pre webové rozhranie aj CLI |
| Iná správa managementu | HTTP/HTTPS; aktualizácie TFTP; DHCP klient; Bootstrap Protocol (BOOTP); diagnostika kábla; ping; traceroute; syslog |
| Discovery | |
| Bonjour | Switch sa oznamuje pomocou protokolu Bonjour |
| Link Layer Discovery Protocol (LLDP) (802.1ab) s LLDP-MED rozšíreniami | LLDP umožňuje prepínaču oznamovať svoju identifikáciu, konfiguráciu a schopnosti susedným zariadeniam, ktoré ukladajú tieto údaje v MIB. LLDP-MED je vylepšením LLDP, ktoré pridáva rozšírenia potrebné pre IP telefony. |
| Cisco Discovery Protocol | Prepínač sa oznamuje pomocou Cisco Discovery Protocol. Zobrazuje krátke informácie o pripojených zariadeniach siete Cisco, IP telefónoch a bezdrôtových prístupových bodoch |
| Efektivita energie | |
| EEE súlad (802.3az) | Podpora Energy Efficient Ethernet 802.3az na všetkých portoch; významne znižuje spotrebu energie, keď link nie je plne využívaný |
| Detect Energy | Automaticky vypína napájanie na Gigabit Ethernet a 10/100 RJ-45 portoch pri detekcii zlyhania linku Režim aktívneho chodu sa obnoví bez straty paketov pri zistení linku ako zapnutého |
| Deaktivácia LED portov | LED diody môžu byť manuálne vypnuté na úsporu energie. |
| Časovo riadené PoE | PoE môže byť zapnuté alebo vypnuté podľa plánu používateľa na úsporu energie. |
| Časovo riadená prevádzka portov | Porty sa aktivujú alebo deaktivujú podľa plánu používateľa (pri administratívne zapnutom portu). |
| Power over Ethernet | |
| 802.3af PoE alebo 802.3at PoE+ poskytované cez akýkoľvek RJ-45 sieťový port v rámci uvedených limitov napájania | |
| PoE Power Budget | 740 W |
| Počet portov podporujúcich PoE | 48 |
| Pre-štandard PoE | Podpora Cisco Pre-Standard PoE |
| Inteligentné riadenie PoE napájania | Podpora granulárnej dohody o napájaní pomocou komunikácie CDP/LLDP s PD zariadeniami po IEEE klasifikácii |
| Hardvér | |
| Tlačidlá | Reset tlačidlo |
| Typ káblov | Unshielded Twisted Pair (UTP) kategórie 5 alebo lepší pre 10BASE-T/100BASE-TX; UTP kategórie 5 Ethernet alebo lepší pre 1000BASE-T |
| LED | Systém, Link/Act, Rýchlosť |
| Flash | 64 MB |
| RAM CPU | 256 MB |
| Porty | |
| Celkový počet systémových portov | 48 Gigabit Ethernet, 4 10 Gigabit Ethernet |
| RJ-45 porty | 48 Gigabit Ethernet |
| Uplink porty | 4 10G SFP+ |
| Packet Buffer | |
| Buffer paketov | 16 Mb |
| Podporované SFP moduly | |
| MGBSX1 | Multimódové vlákno |
| MGBLX1 | Jednotlivé režimové vlákno |
| MGBLH1 | Jednotlivé režimové vlákno |
| MGBT1 | UTP kategória 5 |
| GLC-SX-MMD | Multimódové vlákno |
| GLC-LH-SMD | Jednotlivé režimové vlákno |
| GLC-BX-U | Jednotlivé režimové vlákno |
| GLC-BX-D | Jednotlivé režimové vlákno |
| GLC-TE | UTP kategória 5e |
| SFP-H10GB-CU1M | Kovové koaxiálne |
| SFP-10G-SR | Multimódové vlákno |
| SFP-10G-LR | Jednotlivé režimové vlákno |
| SFP-10G-SR-S | Multimódové vlákno |
| SFP-10G-LR-S | Jednotlivé režimové vlákno |
| Environmentálne | |
| Rozmery jednotky (Š x H x V) | 440 x 350 x 44 mm (17,3 x 13,8 x 1,7 palca) |
| Hmotnosť jednotky | 5,65 kg (12,46 lb) |
| Napájanie | 100-240 V, 50-60 Hz, vnútorné |
| Certifikácie | UL (UL 60950), CSA (CSA 22.2), CE značka, FCC Časť 15 (CFR 47) trieda A, C-tick |
| Prevádzková teplota | 0-50° C |
| Temporová teplota skladovania | –20° C do +70° C |
| Prevádzková vlhkosť | 10% až 90%, relatívna, bez kondenzácie |
| Vlhkosť skladovania | 10% až 90%, relatívna, bez kondenzácie |
| Spotreba energie | |
| Systémová spotreba energie | 110V=65,7W 220V=64,4W |
| Spotreba energie (s PoE) | 110V=900,0W 220V=875,3W |
| Odvod tepla (BTU/h) | 3070,92 |
| Hluk a MTBF (stredný čas medzi poruchami) | |
| Fan (počet) | 1 |
| Hluk | 25°C: 37,7 dB |
| MTBF pri 25°C (hodiny) | 289406 |
| Obsah balenia | |
| Obsah balenia | Cisco Business 220 Series Ethernet prepínač Nabíjačka alebo adaptér >Sada na inštaláciu Rýchly sprievodca |
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.ParametrePridať do porovnania
Maximálny počet portov
52
Prevedenie
Rack mounted 19"
Technológia
Gigabit ethernet + 10 Gigabit optika
Management
Web
Management
SNMP/RMON
PoE budget (W)
740
Přenosová rychlost LAN (Mb/s)
1000
Funkce
L2
Funkce
Web management/Smart switch
Funkce
QoS (Quality of service)
Funkce
VLAN (virtual local area network)
Funkce
DHCP snooping
Funkce
PoE (Power over ethernet)
Počet SFP+ portů
4
Podporované standardy PoE
802.3af
Podporované standardy PoE
802.3at
Počet portů LAN
48
Ventilátor
Ano
Počet PoE+ portů
48
Počet portů LAN
48
Maximální počet portů
52
Počet SFP+ portů
4
PoE budget (W)
740
Počet PoE+ portů
48
