CPU

AMD Socket AM5, podpora pre:
Procesory AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Series
(Pre najnovší zoznam podporovaných CPU navštívte web GIGABYTE.)

Chipset

AMD B650

Pamäť

Podpora pre DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky podporujúce až 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pre AMD EXTended Profiles for Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet DRAM modulov, viac informácií nájdete v „Memory Support List“ na webstránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor:
- 1 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora pre DisplayPort 1.4 verziu.
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1 verziu a HDCP 2.3.
** Podpora pre natívne HDMI 2.1 TMDS kompatibilné porty.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek® Audio CODEC
Vysoké rozlíšenie zvuku
2/4/5.1/7.1-kanálov
* Môžete zmeniť funkciu zvukového jacku pomocou softvéru na zvukovej karte. Ak chcete nakonfigurovať 7.1-kanálový zvuk, prístup k možnostiam zvuku cez softvér na zvukové nastavenia.

LAN

Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)

Rozširujúce sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný na CPU:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x16 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Pri inštalácii iba jednej grafickej karty zabezpečte jej umiestnenie do PCIEX16 slotu.
2 x PCI Express x16 sloty (PCIEX1_1/PCIEX1_2), integrované na CPU, podporujú PCIe 3.0 a bežia na x1
* Slot PCIEX1_1 a PCIEX1_2 nie sú dostupné, ak je použitý procesor AMD Ryzen™ 8000 Series-Phoenix 2.
1 x PCI Express x16 slot (PCIEX1_3), integrovaný v čipovej sade, podporuje PCIe 3.0 a beží na x1

Rozhranie úložiska

1 x M.2 konektor (M2A_CPU), integrovaný na CPU, podporuje Socket 3, M kľúč, typ 25110/22110/2580/2280 SSD:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 5.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSD
1 x M.2 konektor (M2P_CPU), integrovaný na CPU, podporuje Socket 3, M kľúč, typ 22110/2280 SSD:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x2 SSD
1 x M.2 konektor (M2C_SB), integrovaný v čipovej sade, podporuje Socket 3, M kľúč, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 10 pre NVMe SSD úložisko
Podpora RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU:
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 1 x USB Type-C® port na zadnom paneli, s podporou USB 3.2 Gen 1
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 4 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 2 porty dostupné cez interný USB header)
Čipová sada+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB headery

Interné I/O konektory

1 x 24-pinová ATX hlavná napájacia zástrčka
1 x 8-pinová ATX 12V napájacia zástrčka
1 x CPU fan header
1 x CPU fan/vodné chladenie pump header
2 x systémové ventilátorové headery
1 x systémové ventilátorové/vodné chladenie pump header
3 x addressable RGB Gen2 LED pásikové headery
1 x RGB LED pásikový header
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel header
1 x audio header pre predný panel
1 x USB Type-C® header, s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 header
3 x USB 2.0/1.1 headery
1 x Trusted Platform Module (TPM) header (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x tlačidlo Q-Flash Plus
1 x zástrčka serial port
1 x jumper na vymazanie CMOS

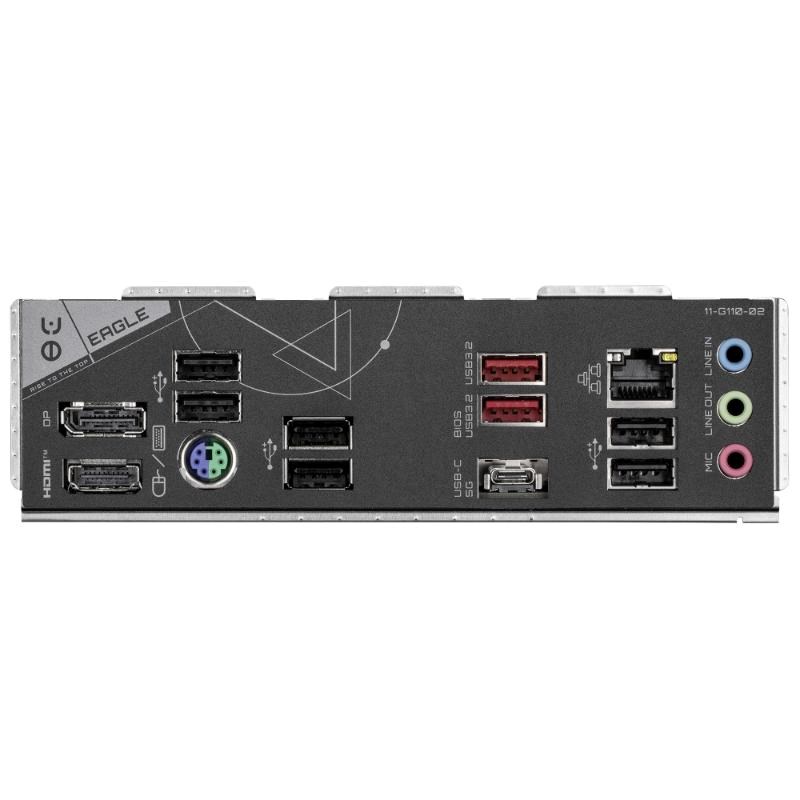

Prípojky na zadnom paneli

1 x DisplayPort
1 x HDMI port
1 x PS/2 port pre klávesnicu/mysi
2 x SMA konektory antén (2T2R)
1 x USB Type-C® port s podporou USB 3.2 Gen 1
2 x USB 3.2 Gen 2 Type-A porty (červené)
6 x USB 2.0/1.1 portov
1 x RJ-45 port
3 x audio jacky

I/O kontrolér

iTE® I/O Controller čip
