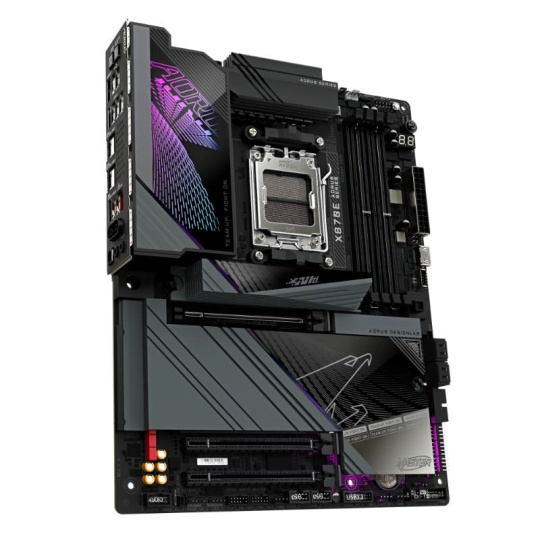

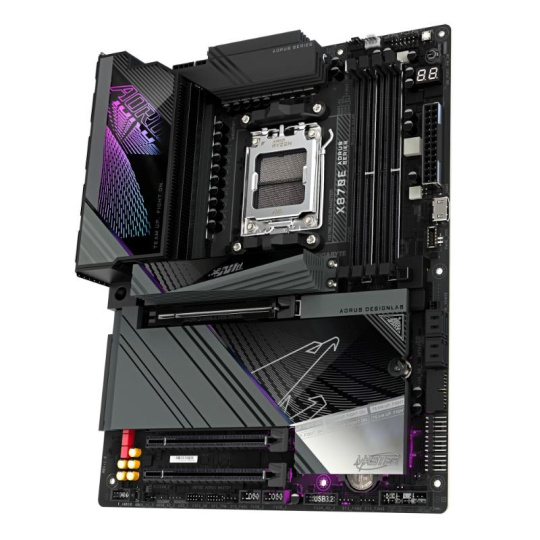

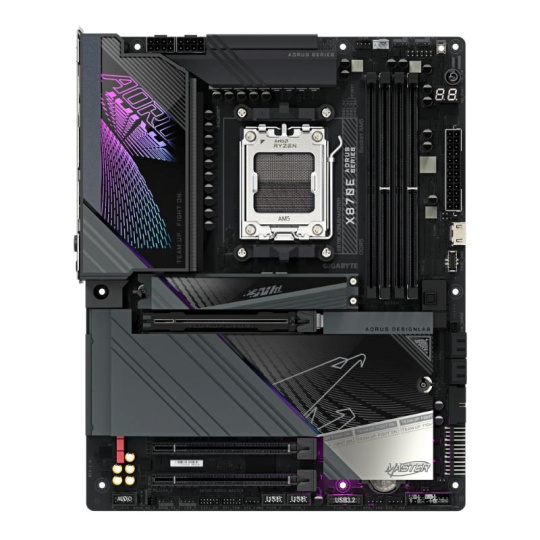

GIGABYTE X870E AORUS MASTER
- AMD Socket AM5: Podpora pre AMD Ryzen™ 9000 / 8000 / 7000 Series procesory
- Digitálny dvojnásobný VRM 16+2+2 fáza riešenie
- Dual Channel DDR5: 4 * DIMMs s podporou AMD EXPO™Memory Module
- DDR Wind Blade: Vylepšené aktívne chladenie pamäťových modulov
- M.2 EZ-Match: Magnetické zarovnanie pre jednoduchú inštaláciu veľkých chladičov
- WIFI EZ-Plug: Rýchly a jednoduchý dizajn pre inštaláciu Wi-Fi antény
- EZ-Latch Plus: PCIe a M.2 zásuvky s rýchlym uvoľnením a bezskrutkovým dizajnom
- EZ-Latch Click: M.2 chladiče s bezskrutkovým dizajnom
- Sensor Panel Link: Onboard video port pre bezproblémovú inštaláciu panelu v šasi
- Priateľské používateľské rozhranie: Multitématické, AIO riadenie ventilátorov a Q-Flash Plus automatické skenovanie v BIOS a SW
- Nové AORUS Power Center v HWinfo pre sledovanie v reálnom čase na napäťových fázach CPU
- Ultra-rýchle úložisko: 4 * M.2 zásuvky, vrátane 3 * PCIe 5.0 x4
- Efektívne chladenie: VRM Thermal Armor Advanced s I/O ZONE AORUS LIGHTING & M.2 Thermal Guard XL
- Rýchle siete: 5GbE LAN & Wi-Fi 7 s smerovačom s vysokým ziskom
- Rozšírená konektivita: Dva USB4 Type-C s DP-Alt, HDMI
- Spoľahlivý zvuk: Realtek ALC1220 HD Audio a WIMA Audiophile Grade kondenzátory
- Ultra odolný PCIe Armor: Kovová zadná doska PCIe x16 zásuvky pre vyššiu odolnosť
- PCIe UD Slot X: PCIe 5.0 x16 zásuvka s 10X pevnosťou pre grafickú kartu
CPU
AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Series Processors/
AMD Ryzen™ 8000 Series Processors/
AMD Ryzen™ 7000 Series Processors
(Pre najnovší zoznam podporovaných CPU navštívte web GIGABYTE.)
Súčiastka chipsetu
AMD X870E
Pamäť
Podpora pre DDR5 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC)) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky s podporou do 256 GB (64 GB na jeden DIMM) systémovej pamäte
Architektúra pamäťových modulov s dual channel
Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly pamäte
Podpora pre AMD Extended Profiles pre pretaktovanie (AMD EXPO™) a Extreme Memory Profile (XMP) moduly pamäte
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátový tok a počet DRAM modulov, viac informácií nájdete v "Memory Support List" na webe GIGABYTE.)
Integrovaná grafika
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + ASMedia USB4® Controller:
- 2 x USB4® USB Type-C® porty, podpora USB4 a DisplayPort výstupov a maximálne rozlíšenie 3840x2160@240 Hz
* Podpora pre DisplayPort 1.4 a HDR.
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podpora pre maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1, HDCP 2.3 a HDR.
** Podpora natívnych portov kompatibilných s HDMI 2.1 TMDS.
- 1 x predný HDMI port, podpora pre maximálne rozlíšenie 1920x1080@30 Hz
* Podpora pre HDMI 1.4. Všetky grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.
Zvuk
Realtek® ALC1220 CODEC
* Výstupný jack na zadnom paneli podporuje DSD audio.
Podpora pre DTS:X® Ultra
Vysokokvalitný zvuk
2/4/5.1/7.1 kanálov
* Funkcionalita audio jacku sa môže líšiť v závislosti od používaného softvéru. Pre konfiguráciu 7.1-kanálového zvuku použite nastavenia v softvéri zvuku.
Podpora pre S/PDIF Out
LAN
Realtek® 5GbE LAN čip (5 Gbps / 2.5 Gbps / 1 Gbps / 100 Mbps)
Bezdrôtová komunikácia
Qualcomm® Wi-Fi 7 QCNCM865
- 802.11a, b, g, n, ac, ax, be, podpora pre frekvenčné pásma 2,4/5/6 GHz
- BLUETOOTH 5.3
- Podpora pre bezdrôtový štandard 11be 320MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)
* Funkcie Wi-Fi 7 si vyžadujú Windows 11 SV3 na správnu funkčnosť. (Pre Windows 10 nie je dostupný ovládač.)
** Dostupnosť kanálov Wi-Fi 7 v pásme 6 GHz závisí od miestnych predpisov jednotlivých krajín.
Rozšírenia
1 x PCI Express x16 zásuvka (PCIEX16), integrovaná v CPU:
AMD Ryzen™ 9000/7000 Series procesory podporujú režim PCIe 5.0 x16
* PCIEX16 zásuvka môže podporovať len grafickú kartu alebo NVMe SSD. Pri inštalácii len jednej grafickej karty je potrebné ju nainštalovať do PCIEX16 zásuvky.
* PCIEX16 zdieľa šírku pásma s konektormi M2B_CPU a M2C_CPU.
Pri inštalácii zariadenia v konektor M2B_CPU alebo M2C_CPU funguje PCIEX16 zásuvka v režime x8.
AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x8 režim
AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x4 režim
Chipset:
- 1 x PCI Express x16 zásuvka, podporuje PCIe 4.0 a beží v režime x4 (PCIEX4_1)
- 1 x PCI Express x16 zásuvka, podpora PCIe 3.0 a beží v režime x4 (PCIEX4_2)
Úložisková rozhrania
1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/22110/2580/2280 SSD:
AMD Ryzen™ 9000/7000 Series procesory podporujú PCIe 5.0 x4/x2 SSD
AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x4/x2 SSD
AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x4/x2 SSD
2 x M.2 konektory (M2B_CPU, M2C_CPU), integrované v CPU, podpora Socket 3, M key, typ 22110/2280 SSD:
AMD Ryzen™ 9000/7000 Series procesory podporujú PCIe 5.0 x4/x2 SSD
* Konektory M2B_CPU a M2C_CPU sú nedostupné pri použití procesora AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2.
1 x M.2 konektor (M2D_SB), integrovaný v chipsetu, podpora Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD zariadenia
* RAID 5 je dostupný len pre procesory AMD Ryzen™ 9000 Series.
Podpora RAID 0, RAID 1 a RAID 10 pre SATA zariadenia na ukladanie
USB
CPU + ASMedia USB4® kontrolér:
- 2 x USB4® USB Type-C® porty na zadnom paneli
CPU:
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli Kontrolér + USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty na zadnom paneli
Chipset:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2x2, dostupný cez vnútorný USB header
- 3 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 4 x USB 3.2 Gen 1 porty cez vnútorné USB hlavičky
- 6 x USB 2.0/1.1 portov (2 porty na zadnom paneli, 4 porty dostupné cez vnútorné USB hlavičky)
Vnútorné I/O konektory
1 x 24-pinový hlavný napájací konektor ATX
2 x 8-pinové napájacie konektory ATX 12V
1 x CPU fan header
1 x CPU fan / vodné chladenie čerpadlo header
4 x systémové ventilátorové hlavičky
2 x systémové ventilátorové / vodné chladenie čerpadlo hlavičky
4 x addressable RGB Gen2 LED pásikové hlavičky
1 x RGB LED pásiková hlavička
4 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predná panelová hlavička
1 x predná panelová audio hlavička
1 x USB Type-C® hlavička s podporou USB 3.2 Gen 2x2
2 x USB 3.2 Gen 1 hlavičky
2 x USB 2.0/1.1 hlavičky
1 x hlavička pre detekciu hluku
1 x hlavička Trusted Platform Module (len pre GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 modul)
1 x HDMI port (poznámka)
1 x tlačidlo napájania
1 x tlačidlo resetu
1 x jumper resetu
1 x jumper na vymazanie CMOS
2 x hlavička pre snímanie teploty
Miesta na meranie napätia
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

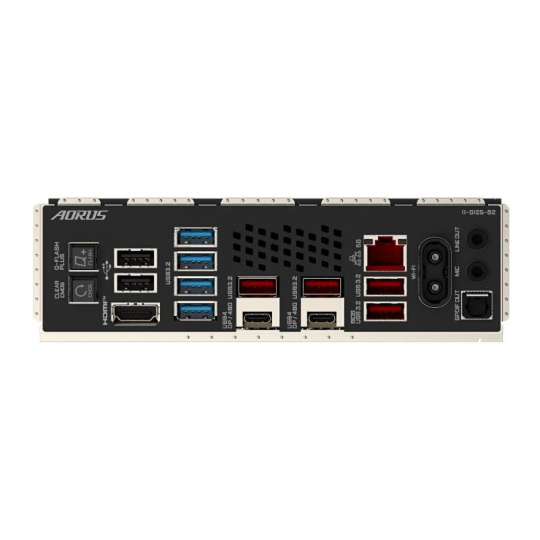

Pripojenia na zadnom paneli
1 x tlačidlo Q-Flash Plus
1 x tlačidlo na vymazanie CMOS
1 x HDMI port (poznámka)
2 x USB4® USB Type-C® porty (DisplayPorts (poznámka))
4 x USB 3.2 Gen 2 Type-A porty (červené)
4 x USB 3.2 Gen 1 porty
2 x USB 2.0/1.1 porty
1 x RJ-45 port
2 x anténové konektory (2T2R)
2 x audio jacky
1 x optický S/PDIF Out konektor
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.
I/O riadič
iTE® I/O Controller Čip
Monitoring H/W
Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku vodného chladenia
Varovanie pri zlyhaní ventilátora
Riadenie otáčok ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).
Detekcia hluku
BIOS
1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinečné funkcie
Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež závisieť od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup
Súbor softvéru
Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN
Operačný systém
Podpora pre Windows 11 64-bit
Formát
Formát ATX; 30,5cm x 24,4cm
